TDR技術在奈圖爾測試儀表產品中的應用解析

奈圖爾科技（www.ntooler.com）整理消息：

什么是TDR線纜診斷技術？

        TDR的英文全稱：Time Domain Reflectometry，中文名叫“時域反射技術”，是目前精準測量傳輸線纜特性、阻抗、長度等參數的重要理論技術，目前國內掌握并成熟應用TDR技術進行線纜診斷的儀器儀表品牌鳳毛麟角，奈圖爾是國內較早成熟應用TDR技術的網絡線纜測試儀品牌，該技術之前一直由歐美國家掌握。TDR主要由三部分構成：快沿信號發生器，采樣示波器和探頭系統等。

TDR線纜診斷測試精度（分辨率）

        知道TDR線纜診斷技術的作用后，問題來了，TDR技術應用到以太網線纜故障測試儀中，其探測分辨率是多少呢？

        在奈圖爾在國內成熟應用TDR技術之前，該技術一直由歐美相關品牌壟斷，并且產品一直是國際同行業的參考測試標準設備。以福祿克FLuke MS2-100網線測試儀為例，其基于TDR技術的線纜診斷功能參數為：量程460米，分辨率（精度）0.3米。

        而早期國產線纜測試儀器，大多數基于電容測試原理，簡單來說，就是利用相鄰線對之間的電容值來判斷線纜長度，極易受到環境、溫度、線對分布、連接可靠度等多種因素影響。即時是現在，國產電纜測試儀產品仍有＞99.8%的品牌采用電容測試法，其線纜診斷參數大多為：量程（據資料）1000米，＞10米起測（＜10米不可測），實測誤差率＞5%甚至更高。

        TDR技術已經被歐美國家成熟應用到線纜故障檢測產品已經十幾二十年了，但為什么國內真正采用TDR技術的國產便攜式線纜測試儀器卻是鳳毛麟角的呢？

        一是由于TDR技術研發力度投入大，成本投入高，回報周期長；

        二是國內便攜式線纜測試設備已經被若干廠家的低價策略打造成了低端產品，利潤空間薄弱，TDR技術的研發投入必然會造成成本高昂，過高的售價無法大規模銷售；

        以上兩點原因造成了國內眾廠商持幣觀望，遲遲未進入TDR線纜測試儀技術圈子的主要原因。

TDR技術在奈圖爾線纜測試儀中的應用

        奈圖爾，持續在以太網線纜故障測試技術持續投入，2010年即突破歐美壟斷的TDR測試技術，推出的nLink-Ex網絡測試儀中，線纜故障診斷技術參數已達到：量程180米，0.8米精度（分辨率），0.8米起測。

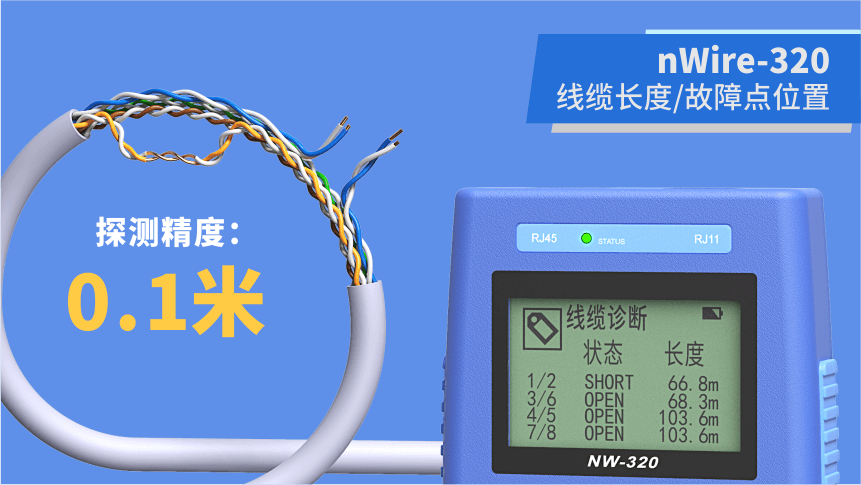

        2016年，奈圖爾自主研發的TDR線纜診斷技術更進一步，以nWire-320線纜測試儀/尋線儀為例，通過TDR技術的突破，nWire-320可以探測線纜長度、斷線/短路位置，精度達到0.1米（分辨率），量程0.2~450米（0.2米起測）±0.1米誤差，0.2米起測，該技術參數已經達到世界級水平，產品定價則依據中國國情制定，為TDR技術在國內的普及應用打了一個前哨戰。

        現階段的國產線纜測試儀產品，由于競爭的存在，若干品牌已經開始使用“TDR”字樣的產品推廣辭令，通常，非深度技術領域的朋友很難通過資料來判斷這些品牌產品的TDR技術真實性（國內產品常見于虛假宣傳、參數虛高、技術虛標），所以，強烈建議各位朋友們通過對比產品參數，并進行產品試用實測，來分辨TDR技術應用的真實性。

        但隨著以太網線纜測試技術的不斷提高和公開，TDR成為國產線纜測試儀行業的主要探測技術，將為期不遠。
