萬兆光纖跳線的應用

        奈圖爾科技（www.ntooler.com）整理消息：以萬兆的速率發送和接收光信號的傳輸光纖線材被稱為萬兆光纖跳線，和光模塊一樣，光信號必須發送和接收才能算得上是完整的光通信過程。千兆光纖跳線和萬兆光纖跳線在相同的帶寬中，萬兆光纖跳線的傳輸距離更遠，而在相同的傳輸距離中，萬兆光纖跳線支持的帶寬也更大。因此，行業正在極力發展萬兆以太網及其傳輸線纜線材，未來，萬兆以太網的普及應用加大大提高網絡傳輸速度及效率。

一）什么是萬兆光纖跳線

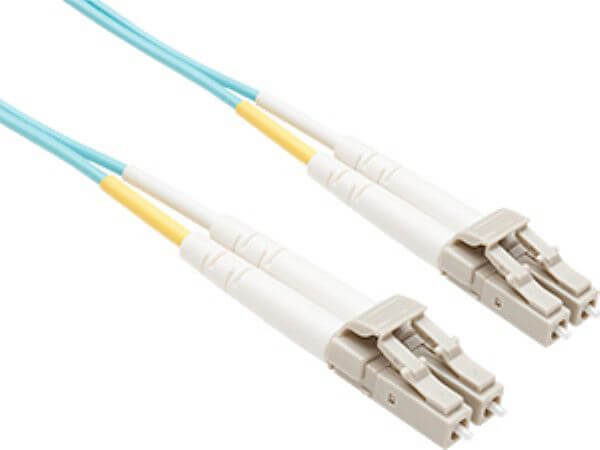

        萬兆光纖跳線是用增強型的50/125um光纖制作而成的一種光纖跳線，它可以實現萬兆光信號的發送和接收，滿足IEEE 802.3標準，最大插入損耗為,一般來說插入損耗為。此外，萬兆光纖跳線還具有傳輸容量大、體積小和傳輸帶寬大等優點，因此在萬兆以太網被廣泛使用。

二）萬兆光纖跳線的類型和材質

        萬兆光纖跳線有很多種分類標準，按不同的光纖類型可分為OS2 9/125單模光纖跳線、OM1 62.5/125多模光纖跳線、OM2 50/125多模光纖跳線、10G OM3 50/125多模光纖跳線和10G OM4 50/125多模光纖跳線；按線纜的材質可分為PVC(OFNR)光纖跳線、LSZH光纖跳線和OFNP光纖跳線。

三）萬兆光纖跳線的應用

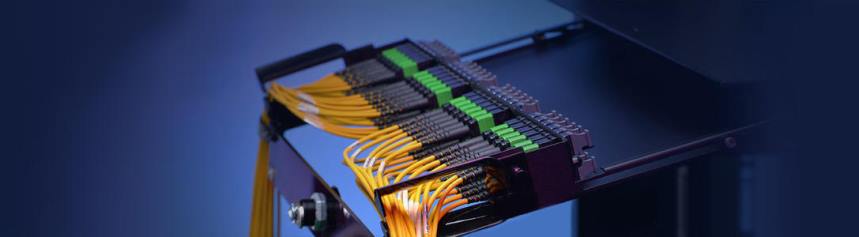

        萬兆光纖跳線是增強型的50/125um光纖制成的一種光纖跳線，可以保證穩定的萬兆數據傳輸。萬兆光纖跳線是進行優化后的高性能光纖跳線，最大插入損耗為,通常插入損耗為，完全符合LSZH低煙無鹵標準。萬兆光纖跳線專為高密度的布線場景而設計，如主干安裝、水平區布線、高密度交叉連結布線、災難恢復及工業數據控制等，常見于千兆以太網(Gigabit Ethernet)、有線電視、電信網絡、多媒體、工業及軍事設備。

四）萬兆光纖跳線的衰減原因

        光纖損耗也稱之為衰減，是光纖的特性，可以通過量化的方法來預測光纖裝置內的總透射功率的損耗，這些損耗的原因跟萬兆光纖跳線的制成材料或彎曲程度等因素有關，常見的衰減原因可以分為四大類：

        1、散射

        對于大部分光纖應用來說，光的散射也是主要的損耗原因，通常在光信號遇到介質的折射后發生變化時產生，這些變化可以是由雜質、微粒及氣泡所引起的，也可以是由玻璃纖維密度的波動、玻璃纖維的成分或相位態所引起的內在變化。

        2、吸收

        萬兆光纖跳線中的光信號通過固體材料引導，光信號在萬兆光纖跳線中傳輸會因吸收不均而產生損耗，萬兆光纖跳線內的污染物也會造成吸收損耗，其中一種污染物就是玻璃纖維中的水分子，可以吸收波長在1300nm和μm的光信號。

        3、包層模

        雖然多模光纖中的大多數光信號通過纖芯內的TIR引導，但是由于TIR存在于包層與保護層的界面，在纖芯和包層內引導光的高階模也可能存在，這樣就產生了我們所熟知的包層模。由于包層模一般為高階模，在萬兆光纖跳線彎曲或出現微彎缺陷時，就會出現較大損耗。

        4、彎曲損耗

        萬兆光纖跳線的外部和內部因形狀變化而產生的損耗稱之為彎曲損耗，彎曲損耗通常分為兩大類：宏彎損耗和微彎損耗。

宏彎損耗一般與萬兆光纖跳線的物理彎曲相關；例如：將其繞環，彎曲半徑較大時，這樣彎曲損耗會比較小，但彎曲半徑小于萬兆光纖跳線的推薦彎曲半徑時，彎曲損耗會非常大以至于減少其使用壽命。

        微彎損耗由光纖的內部幾何變形而產生，特別是纖芯和包層兩個地方尤其明顯。萬兆光纖跳線結構中的這些隨機變化會破壞全內反射所需的條件，使得傳播的光耦合到非傳播模中，造成泄露。

五）萬兆光纖跳線的使用注意事項

        1、萬兆光纖跳線兩端的收發波長要相同, 也就是說萬兆光纖跳線的兩端連接的必須是相同波長的光模塊。簡單的區分方法是連接的光模塊的顏色要一致。一般，短波光模塊使用多模萬兆光纖跳線，長波光模塊使用單模萬兆光纖跳線，以保證數據傳輸?shù)臏?zhǔn)確性。

        2、萬兆光纖跳線在使用中不要過度彎曲和繞圈，這樣會增加光信號在傳輸過程的衰減，使用時最小彎曲半徑不小于150mm。

        3、萬兆光纖跳線在使用后要用防護套將接頭保護起來，以免灰塵和油污進入接頭以至于損害光纖的耦合。如果萬兆光纖跳線的接頭被弄臟了的話，可以用棉簽蘸取酒精清潔。

        4、保護插芯和插芯端面，防止碰傷和灰塵，拆卸后及時戴上防塵帽。

        5、萬兆光纖跳線的接頭在連接時要和法蘭盤的型號匹配，如果是FC/PC-FC/APC的跳線，那么接口必須和FC/PC的適配器連接，而另一頭和FC/APC接口的適配器連接。

結束語

       雖然使用低品質的萬兆光纖跳線能夠降低整個網絡布線系統的成本，但弊端是會危及數據傳輸?shù)馁|(zhì)量以及穩定性，并且從長遠來看會因此而承擔更多的管理費用，因此選擇性能卓越、可靠性強的萬兆光纖跳線就顯得尤為重要。
