以太網供電（POE供電）方案及優勢有哪些？

       奈圖爾科技（www.ntooler.com）整理消息：以太網供電（POE供電）在網絡通信及安防弱電行業的應用已經普及，POE供電給利用以太網方式進行通訊的各類系統帶來了質的改變，其可以通過網線為無線AP、網路攝像頭等PoE終端設備供電，傳送距離可達100m，安裝簡單，即插即用。非常適合無線城市、安防監控等行業使用。

一）什么是POE

       POE，全稱為PowerOverEthernet，指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下，在為一些基于IP的終端（如IP電話機、無線局域網接入點AP、網絡攝像機等）傳輸數據信號的同時，還能為此類設備提供直流供電的技術。

       POE也被稱為基于局域網的供電系統(POL,PoweroverLAN)或有源以太網(ActiveEthernet)，目前大多簡稱為“以太網供電”，這是利用現存標準以太網傳輸電纜的同時傳送數據和電功率的最新標準規范，并保持了與現存以太網系統和用戶的兼容性。

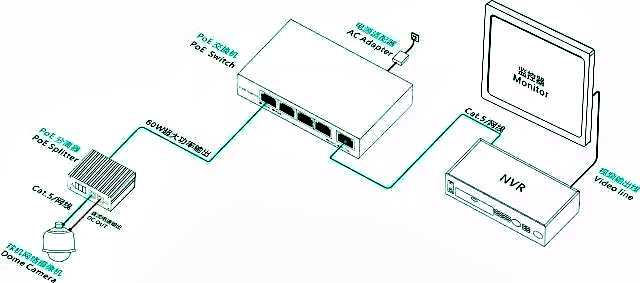

二）POE的兩種供電方案

       POE標準為使用以太網的傳輸電纜輸送直流電到POE兼容的設備定義了兩種方法：

       一種稱作“中間跨接法”(Mid-Span),使用以太網電纜中沒有被使用的空閑線對來傳輸直流電（即1236線序走數據，4578線序走電力)，相應的EndpointPSE支持POE功能的以太網交換機、路由器、集線器或其他網絡交換設備。

       另一種方法是“末端跨接法”(End-Span),是在傳輸數據所用的芯線上同時傳輸直流電,其輸電采用與以太網數據信號不同的頻率（即1236線序同時走數據和電力）。

       MidspanPSE是一個專門的電源管理設備,通常和交換機放在一起。它對應每個端口有兩個RJ45插孔,一個用短線連接至交換機,另一個連接遠端設備。可以預見,End-Span會迅速得到推廣，這是由于以太網數據與輸電采用公用線對，因而省去了需要設置獨立輸電的專用線,這對于僅有8芯的電纜和相配套的標準RJ-45插座意義特別重大。

三）POE供電的工作過程

       當在一個網絡中布置PSE供電端設備時,POE以太網供電工作過程如下所示。

       1.檢測：一開始,PSE設備在端口輸出很小的電壓，直到其檢測到線纜終端的連接為一個支持IEEE802.3af標準的受電端設備。

       2.PD端設備分類：當檢測到受電端設備PD之后，PSE設備可能會為PD設備進行分類，并且評估此PD設備所需的功率損耗。

       3.開始供電：在一個可配置時間(一般小于15μs)的啟動期內，PSE設備開始從低電壓向PD設備供電,直至提供48V的直流電源。

       4.供電：為PD設備提供穩定可靠48V的直流電，滿足PD設備不越過15.4W的功率消耗。

       5.斷電：若PD設備從網絡上斷開時，PSE就會快速地(一般在300～400ms之內)停止為PD設備供電，并重復檢測過程以檢測線纜的終端是否連接PD設備。

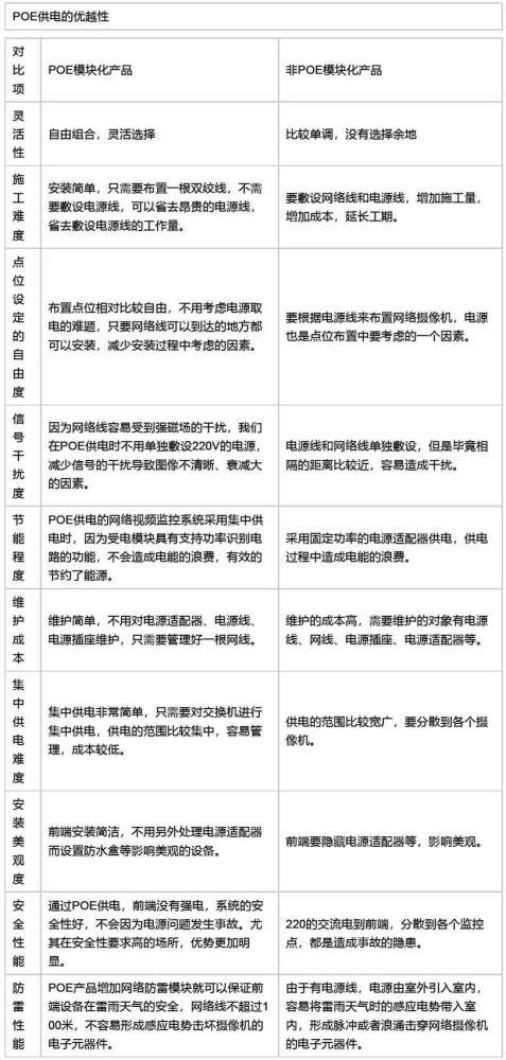

四）使用以太網供電的優勢

       1.POE只需要安裝和支持一條電纜，簡單而且節省空間，并且設備可隨意移動。（簡單，方便）

       2.節約成本。許多帶電設備，例如視頻監視攝像機等，都需要安裝在難以部署AC電源的地方，POE使其不再需要昂貴電源和安裝電源所耗費的時間，節省了費用和時間。

       3.像數據傳輸一樣，POE可以通過使用簡單網管協議(SNMP)來監督和控制該設備。

       4.POE供電端設備只會為需要供電的設備供電，只有連接了需要供電的設備，以太網電纜才會有電壓存在，因而消除了線路上漏電的風險。（安全性）

       5.一個單一的UPS就可以提供相關所有設備在斷電時的供電。（集中供電）

       6.用戶可以自動、安全地在網絡上混用原有設備和POE設備，這些設備能夠與現有以太網電纜共存。

       7.使網絡設備便于管理。因為當遠端設備與網絡相連后，才能夠遠程控制、重配或重設。

       8.在無線局域網中，POE可以簡化射頻測試任務，接入點能夠被輕松地移動和接入。

       9.減少電力線的物料成本和人工布線成本。

       10.減少后期的維護和維修成本。
